Giải pháp kết nối truyền thông trong công nghiệp (mobus, OPC...)



Giải pháp kết nối truyền thông Modbus, OPC…



Tổng quan và ứng dụng



I. Modbus là một giao thức truyền thông công nghiệp được sử dụng rộng rãi để trao đổi dữ liệu giữa các thiết bị tự động hóa khác nhau. Nó hoạt động theo mô hình master-slave, nơi một thiết bị chủ (master) gửi các yêu cầu đến một hoặc nhiều thiết bị phụ (slave) để thu thập dữ liệu hoặc điều khiển các hoạt động.



Các giải pháp kết nối Modbus phổ biến



Có nhiều cách để kết nối các thiết bị sử dụng giao thức Modbus, tùy thuộc vào yêu cầu cụ thể của hệ thống:



1. Kết nối trực tiếp:



• RS-485: Đây là phương thức kết nối phổ biến nhất, sử dụng cáp RS-485 để kết nối nhiều thiết bị trên cùng một bus.

• RS-232: Mặc dù ít phổ biến hơn, nhưng RS-232 vẫn được sử dụng cho các kết nối đơn giản và khoảng cách ngắn.



2. Kết nối qua mạng:



• Modbus TCP/IP: Giao thức Modbus được đóng gói trong các gói TCP/IP, cho phép kết nối các thiết bị trên mạng Ethernet. Điều này mở rộng khả năng kết nối và điều khiển các thiết bị từ xa.



3. Sử dụng gateway:



• Gateway Modbus: Thiết bị này đóng vai trò như một cầu nối giữa các giao thức khác nhau hoặc các mạng khác nhau. Ví dụ, một gateway Modbus có thể chuyển đổi dữ liệu từ Modbus RTU sang Modbus TCP/IP.



Ứng dụng của Modbus trong thực tế



Modbus được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:



• Tự động hóa công nghiệp: Điều khiển máy móc, thiết bị trong các nhà máy, dây chuyền sản xuất.

• Hệ thống giám sát và điều khiển (SCADA): Thu thập dữ liệu từ các thiết bị tại hiện trường và hiển thị trên màn hình trung tâm.

• Xây dựng thông minh: Điều khiển hệ thống chiếu sáng, điều hòa, an ninh.

• Năng lượng: Giám sát và điều khiển các hệ thống năng lượng tái tạo.



Các yếu tố cần xem xét khi chọn giải pháp kết nối Modbus



• Số lượng thiết bị: Nếu có nhiều thiết bị, Modbus TCP/IP là lựa chọn tốt hơn.

• Khoảng cách: Với khoảng cách xa, Modbus TCP/IP qua mạng Ethernet là phù hợp.

• Tốc độ truyền dữ liệu: Modbus TCP/IP thường có tốc độ cao hơn so với Modbus RTU.

• Môi trường: Môi trường làm việc khắc nghiệt có thể yêu cầu các giải pháp bảo vệ đặc biệt.



Lợi ích của việc sử dụng Modbus



• Tiêu chuẩn mở: Modbus là một giao thức mở, được hỗ trợ bởi nhiều nhà sản xuất.

• Đơn giản và dễ sử dụng: Giao thức Modbus có cấu trúc đơn giản, dễ dàng triển khai và bảo trì.

• Linh hoạt: Modbus có thể được sử dụng trong nhiều ứng dụng khác nhau.

• Chi phí thấp: Nhiều thiết bị hỗ trợ Modbus với giá cả phải chăng.



Để chọn được giải pháp kết nối Modbus phù hợp nhất, bạn cần xem xét kỹ các yêu cầu cụ thể của hệ thống của mình. Nếu bạn cần tư vấn thêm, hãy liên hệ với các chuyên gia trong lĩnh vực tự động hóa.



II. OPC (Open Platform Communications) là một tiêu chuẩn giao tiếp công nghiệp được sử dụng rộng rãi để trao đổi dữ liệu giữa các thiết bị tự động hóa khác nhau. OPC đóng vai trò như một cầu nối, cho phép các hệ thống khác nhau như PLC, SCADA, HMI, DCS... có thể giao tiếp và trao đổi dữ liệu một cách hiệu quả.



Tại sao cần OPC?



• Tương thích: OPC cho phép các thiết bị từ các nhà sản xuất khác nhau có thể làm việc cùng nhau, tạo nên sự linh hoạt và mở rộng cho hệ thống.

• Tiêu chuẩn hóa: OPC cung cấp một giao diện chuẩn, giúp giảm thiểu chi phí phát triển và bảo trì hệ thống.

• An toàn: OPC cung cấp các cơ chế bảo mật để bảo vệ dữ liệu truyền tải.



Các giải pháp kết nối OPC phổ biến



• OPC DA (Data Access): Đây là giao thức OPC cơ bản nhất, cho phép đọc và ghi dữ liệu từ các thiết bị. OPC DA thường được sử dụng để giám sát các giá trị quá trình như nhiệt độ, áp suất, lưu lượng...

• OPC HDA (Historical Data Access): Giao thức này cho phép truy xuất dữ liệu lịch sử đã được lưu trữ.

• OPC UA (Unified Architecture): Đây là phiên bản mới nhất của OPC, cung cấp nhiều tính năng nâng cao hơn so với OPC DA và HDA, như bảo mật tốt hơn, khả năng mở rộng, và hỗ trợ các giao thức truyền thông khác nhau.

• OPC AE (Alarms and Events): Cho phép truyền tải các sự kiện và cảnh báo từ thiết bị đến hệ thống giám sát.



Ứng dụng của OPC



• Tự động hóa công nghiệp: Giám sát và điều khiển các quá trình sản xuất.

• Xây dựng thông minh: Điều khiển hệ thống HVAC, chiếu sáng, an ninh.

• Năng lượng: Giám sát và điều khiển các hệ thống năng lượng tái tạo.



Các thành phần chính trong hệ thống OPC



• OPC Server: Chạy trên các thiết bị tự động hóa (PLC, DCS...) và cung cấp dữ liệu cho các ứng dụng khác.

• OPC Client: Chạy trên các ứng dụng như SCADA, HMI, và truy xuất dữ liệu từ OPC Server.



Lợi ích khi sử dụng OPC



• Tăng hiệu quả sản xuất: Giúp giảm thời gian ngừng máy, tăng năng suất.

• Cải thiện chất lượng sản phẩm: Giúp kiểm soát chặt chẽ các quá trình sản xuất.

• Giảm chi phí: Giảm chi phí bảo trì và vận hành.

• Tăng tính linh hoạt: Dễ dàng mở rộng và tích hợp hệ thống.

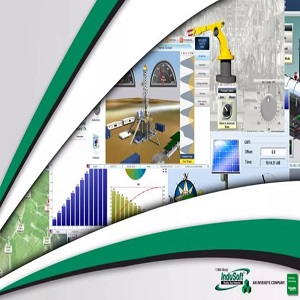

Hình ảnh minh họa:







Các yếu tố cần xem xét khi chọn giải pháp OPC



• Loại thiết bị: Các thiết bị khác nhau có thể hỗ trợ các giao thức OPC khác nhau.

• Mạng: Mạng truyền thông cần đảm bảo đủ băng thông và độ ổn định.

• Bảo mật: Cần đảm bảo dữ liệu truyền tải được bảo mật.

• Chi phí: Chi phí phần cứng và phần mềm.



Tổng kết: OPC là một công nghệ quan trọng trong tự động hóa công nghiệp, giúp kết nối các thiết bị khác nhau và tạo ra một hệ thống thống nhất. Khi lựa chọn giải pháp OPC, cần xem xét kỹ các yếu tố như loại thiết bị, mạng, bảo mật và chi phí để đưa ra quyết định phù hợp.
